LED顯示屏整屏故障

A.整屏不亮（黑屏）

1、檢測供電電源是否通電。

2、檢測通訊線是否接通，有無接錯。（同步屏）

3、同步屏檢測發送卡和接收卡通訊綠燈有無閃爍。

4、電腦顯示器是否保護，或者顯示屏顯示領域是黑色或純藍。（同步屏）。

B.整塊單元板不亮（黑屏）

1、連續幾塊板橫方向不亮，檢查正常單元板與異常單元板之間的排線連接是否接通；或者芯片245是否正常。

2、連續幾塊板縱方向不亮，檢查此列電源供電是否正常。

C.單元板上行不亮

1、查行腳與4953輸出腳是否有通。

2、查138是否正常。

3、查4953是否發燙或者燒毀。

4、查4953是否有高電平。

5、查138與4953控製腳是否有通。

D.單元板不亮

1、查595是否正常。

2、查上下模塊對應通腳是否接通。

3、查595輸出腳到模塊腳是否有通。

E.單元板缺色

1、查245 R.G數據是否有輸出。

2、查正常的595輸出腳與異常的595輸入腳是否有通。

3、檢測A、B、C、D各信號之間是否短路。

4、檢測4953輸出端是否與其它輸出端短路。

F．全亮時有單點或多點（無規律的）不亮

1、找到該模塊對應的控製腳測量是否與本行短路。

2、更換模塊或單燈。

G．全亮時有一列或幾列不亮

1、在模塊上找到控製該列的引腳，測是否與驅動IC（74HC595/TB62726）輸出端連接。

2、目測單元板上故障所對應的模塊管腳及集成電路是否虛焊、短路、斷路；如是，將引腳焊好。

3、用萬用表測量HC595的輸出端，HC595的輸出引腳：1、2、3、4。

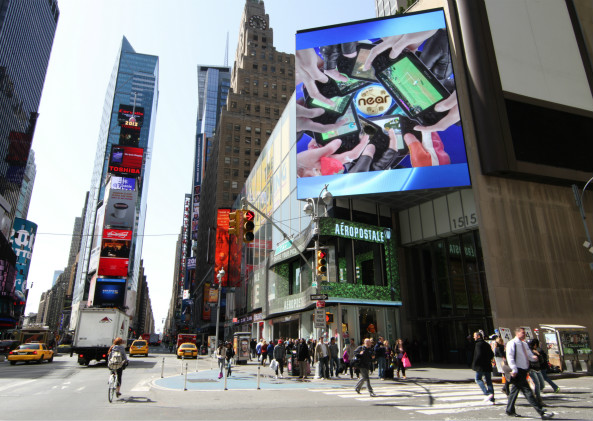

室外全彩屏整屏故障
