LED顯示屏參數計算大全之單元板的電流數計算方式

文章出處：www.pysmqc.com作者：上海三思發表時間：2018-05-28

單元板的電流數的公式如下：

單元板電流 =（單元板總像素數 * 每像素發光管數 * 單個發光管電流大小 / 掃描數）單個發光管電流大小通常在0.005到0.02,通常可以取值0.01A 掃描數一般室內是16掃，半戶外是8掃或16掃，室外一般是4掃、2掃、或靜態（1掃）。

例如一個5.0雙基色的室內單元板滿負荷（全亮）的時候大概點流總數是：

（32*64） * 2 * 0.01 /16 = 2.56 A

也就是說，40A電源可以帶： 40／2.56 = 16 塊

一個平方米，功耗是： 2.56 A * 5 V / (0.488長 * 0.244高) = 107瓦／平方米

但是有些發光管可能需要用0.02A電流計算，甚至更高，這樣就會產生更大的功耗。這樣的板子亮度稍高但是發熱厲害、容易燒壞、燈管也會迅速老化，是很糟糕的設計。但願你沒有買到這樣的單元板子。

再例如戶外4掃全彩（2紅1綠1藍）８＊１６點陣單元模塊，電流是：（8*16） * 4 * 0.015 /４ = 1.92 A

也就是說，40A電源可以帶： 40／1.92 = 21 塊

一個平方米，功耗是： 1.92 A * 5 V / (0.256長 * 0.128高) = 292瓦／平方米

這裏選擇發光管的大概電流是0.015A，因為有些純綠和藍色發光管電流特殊。而且因為顏色匹配問題，隻能大概估計啟動瞬間電流大概為正常運行時的1.5倍左右。

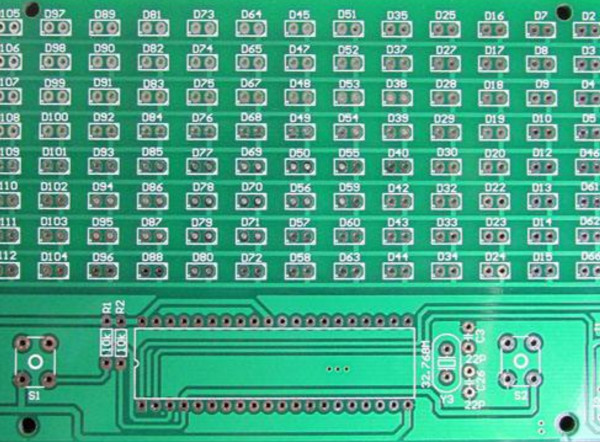

LED顯示屏單元板
